難燃高強度HS-FR 光ケーブル

柔軟性と強靱さを両立!!
施工性に優れ、過酷な環境においても確実に信号を伝送可能!!

ケーブルの特長

ケーブル断面図

難燃高強度HS-FR 光ケーブル
難燃高強度HS-FR 光ケーブル断面図

当初、軍事用途として開発された製品を民生用途に展開
高強度の特徴を活かし、あらゆる場所で利用されています

当初、軍事用途として開発された製品を民生用途に展開。高強度の特徴を活かし、あらゆる場所で利用されています

高強度

難燃高強度HS-FR 光ケーブル 高強度
難燃高強度HS-FR 光ケーブル 高強度

引っ張っても、踏みつけても、曲げても、捻れてもビクともしません。

踏みつけによる実験

踏みつけによる実験
踏みつけによる実験 動画ボタン

ケーブルの仕様

ファイバ線心数 2 4

ファイバサイズ(μm)

(コア/クラッド)

SM 9 / 125
GI 50 / 125
ファイバ線心被覆外径(mm) 0.9
コード被覆外径(mm) 2.0
標準外部シース色 黄色又は黒色
仕上外径(mm) 6.5 7.5
概算質量(kg/km) 31 42
許容曲げ半径(mm) 引込時 104 120
常時 52 60
許容張力(kg) 引込時 224
常時 56

6心、8心、12心ケーブルも取り扱いがあります。

各種コネクタ

各種コネクタに対応いたします!

SC, SC2, DSC, LC, DLC, ST, FC, MU, MUJ のほか
防水型、防塵型コネクタなど、用途に応じた選択が可能です。

SCコネクタ

SCコネクタ

FCコネクタ

FCコネクタ

MUコネクタ

MUコネクタ

LCコネクタ

LCコネクタ

DLCコネクタ

DLCコネクタ

STコネクタ

STコネクタ

防水コネクタ

防水コネクタ

採用例

工事現場で計測機器と仮設事務所間の通信

工事現場で計測機器と仮設事務所間の通信用途

高強度の特徴を活かし露出配線で施設されました。

データセンターや工場内配線

データセンターや工場内配線用途

電線と同様にラフに取りあつかえるため、業者を選ばず配線をすることが可能となりコストダウンに貢献しました。

イベント会場

イベント会場用途

最近のイベントは演出が凝り、通信容量が肥大化している。光ファイバでラフに取りあつかえる本製品が採用されました。
非常時の仮設配線用途としてプラントや発電所にも採用されています。

耐屈曲性能

ロボットなどの可動部にもご使用いただけます。

  • 左右90°屈曲試験:2,000万回
左右90° 耐屈曲性能

・試験条件

屈曲角度:左右90度
屈曲半径:外径の2.5倍

速度:60往復/分
荷重:1kg

  • 左右180°捻回試験:2,000万回
左右180°捻回試験

・試験条件

捻回角度:左右180度
捻回長さ:200mm

速度:60往復/分

  • U字屈曲試験(ケーブルベア):1,000万回
U字屈曲試験(ケーブルベア)

・試験条件

ケーブルベアの曲げ半径:外径の7.5倍
ストローク:800mm
移動サイクル:28往復/分

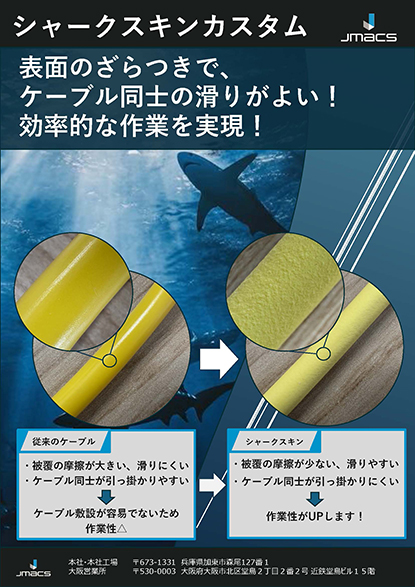

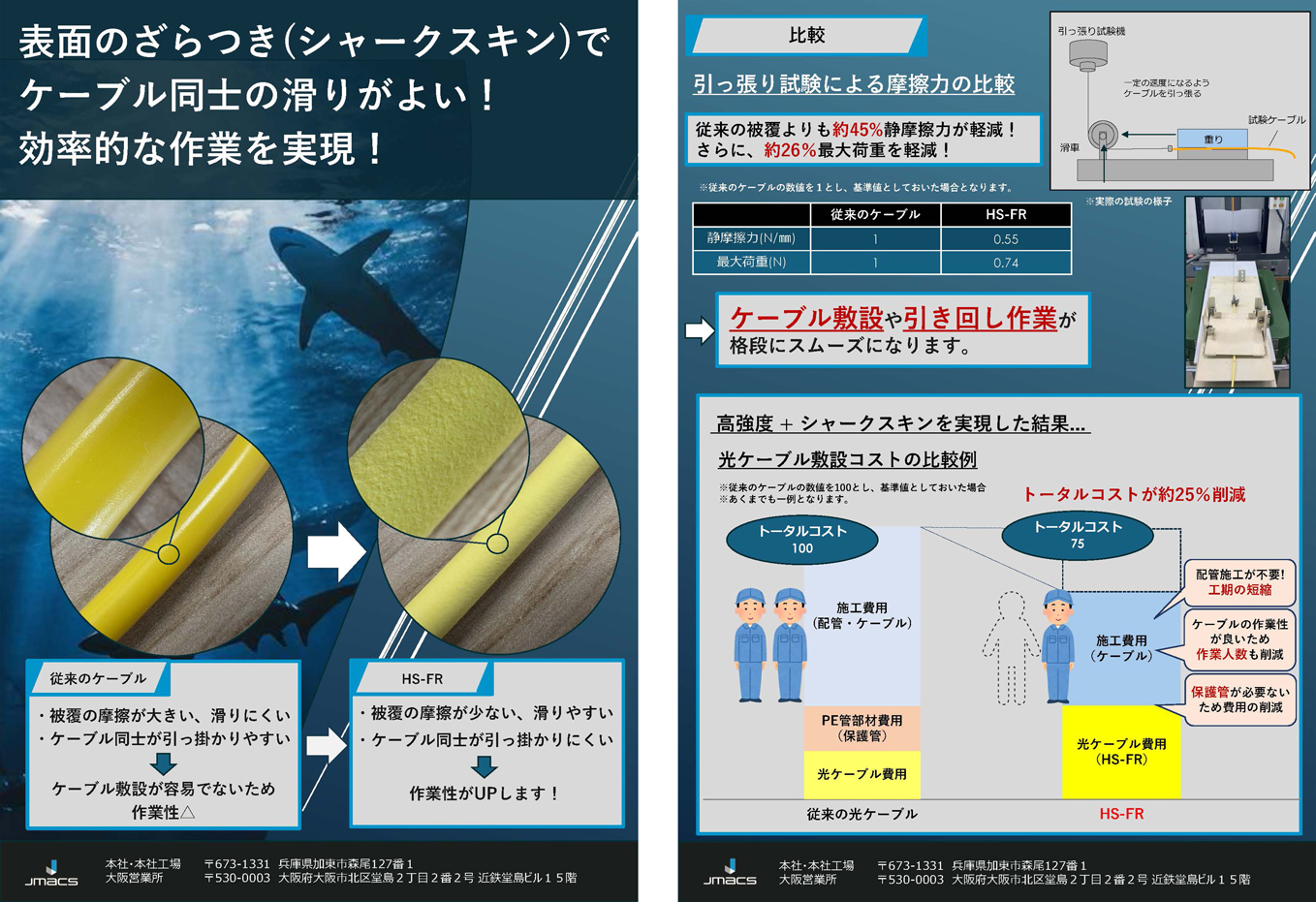

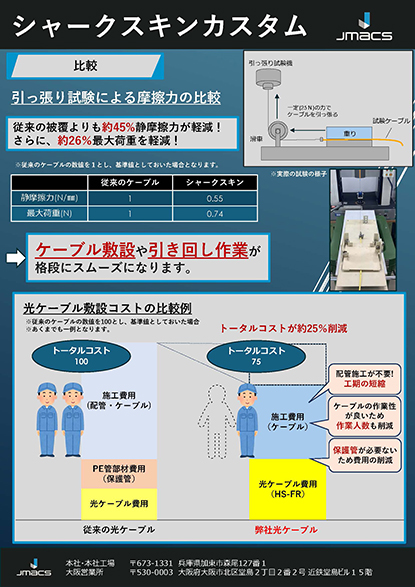

追加工

標準のケーブルに追加工を施すことで様々な性能を付加できます。
※追加工は難燃高強度HS-FR光ファイバケーブルに限らず可能です。

IEEE1202は垂直トレイ燃焼試験

① 高難燃加工

  • 外装に難燃性ノンハロゲンシースを施して難燃性を向上させています。万一の火災発生時にケーブルが燃焼しても有毒なガスが発生しません。
  • 発電所やプラントなど、高い難燃性が求められる場所で使用することができます。
  • IEEE1202適合品
    ※ IEEE1202は垂直トレイ燃焼試験の規格です。
    垂直トレイ燃焼試験として一般的なIEEE383に比べてより厳しい試験となっております。
  • 原子力発電所に多数納入実績あり
防鼠加工

② 防鼠加工

  • 外装に防鼠剤入りPVCシースを施して防鼠性能を付加させています。
    金属を使用しないため柔軟性を有します。
  • 地下や市場など鼠の多い場所に有効です。

特注製品

光ファイバ水位計用ケーブル

光ファイバ水位計用ケーブル

光ファイバ水位計の専用ケーブルとしてエアチューブ入り複合光ファイバケーブルを製品化
光ファイバセンサの性能を損なわないように特殊な製法で実現しました。

採用例

光ファイバ水位計

光ファイバ水位計(コアシステムジャパン製)

いわき市の水位モニタリング

いわき市の水位モニタリングに採用
